| 产品型号 | 核相电压 | 普通核相距离 | 卫星核相距离 | |
| EC1500 | 无线高压核相仪 | AC 30V-500kV | 200m | — |
| EC1500A | 远程无线高压核相仪 | AC 30V-500kV | 200m | 3000m |
| EC1500B | 卫星授时远程高压核相仪 | AC 30V-500kV | 200m | 500km |
| EC1600 | 无线高压核相仪 | AC 220V～220kV | 60m | — |
主要功能
应用于220kV以下电力线路或变电所验电、核相、相位测试、相序判断、验电等。
核相电压：220V～220kV
核相距离：60m
相位量程：0.0°～360.0°
频率量程：45.0Hz～65.0Hz
一、概述

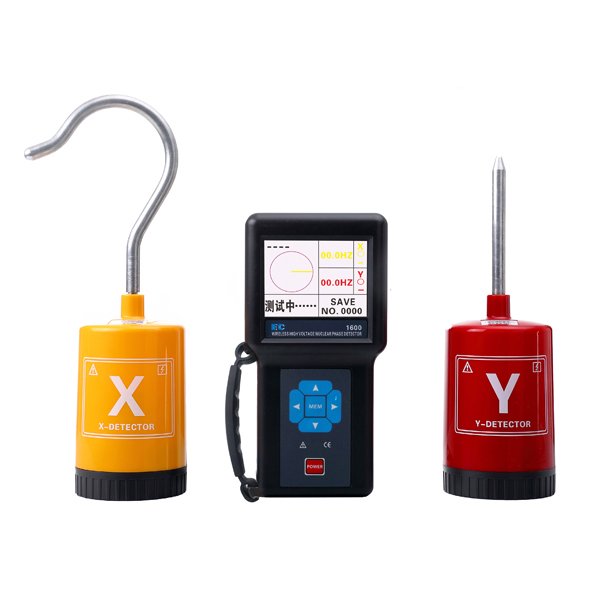

EC1600无线高压核相仪是专为高压线路核相而精心设计制造的，突破传统核相器电压等级限制问题，可以在较低电压线路中核相，完全实现从220V~220kV电压自动核相(如400V、10kV、35kV、66kV、110kV、220kV)，无需根据电压等级购置多套核相仪，节省成本，减少携带，省时快捷。本核相仪还具有测试相位、频率、相序、验电、变压器组别判断等功能。当裸导线电压超过35kV，必须使用非接触核相。此时可将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全快速！本仪器由主机、探测器、伸缩绝缘杆、监测软件、USB通讯线等组成，核相距离60米，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，使测试更简单轻松。监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能；具有历史数据读取、查阅、保存、打印等功能。
二、产品特点
1. 采用无线传输技术、核相距离60米，操作简便。
2. 语音提示：“X信号正常、Y信号正常、同相、异相”。

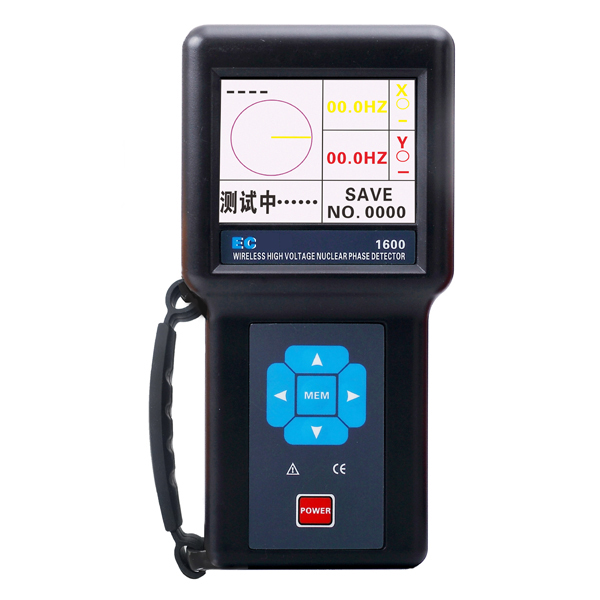

3. 采用3.5寸LCD彩屏，可同屏显示相位、频率、相序、及核相结果，动态向量图指示，清晰直观。
4. 数据存储功能，能存储9999组数据。USB接口数据上传功能，存储数据可以上传电脑，保存打印。
三、量程及精度
| 测量功能 | 量程 | 精度 | 分辨率 |
| 相位 | 0.0°～360.0° | ≤±12° | 0.1° |
| 频率 | 45.0Hz～65.0Hz | ≤±2Hz | 0.1Hz |
四、其他参数
| 功 能 | 高压无线核相、频率、相位、相序、验电测试 |
| 电 源 | 主 机：DC9V，6节5号碱性电池LR6 |
| 探测器: 锌锰干电池6F22、9V | |
| 核相方式 | 接触式核相：35kV以下的线路 |
| 非接触式核相：当线路电压超过35kV时，必须采用非接触核相 | |
| 核相电压 | 220V～220kV |
| 核相距离 | 60米 |
| 相别定性 | 同相:－25°～25°；异相: 95°～145°和215°～265° |
| 分 辩 率 | 相位： 频率：0.1Hz |
| 发射频率 | 433MHz、315MHz |
| LCD | 3.5寸彩屏；显示域：71mm×53mm |
| 相位指示 | 向量图及数字同时显示 |

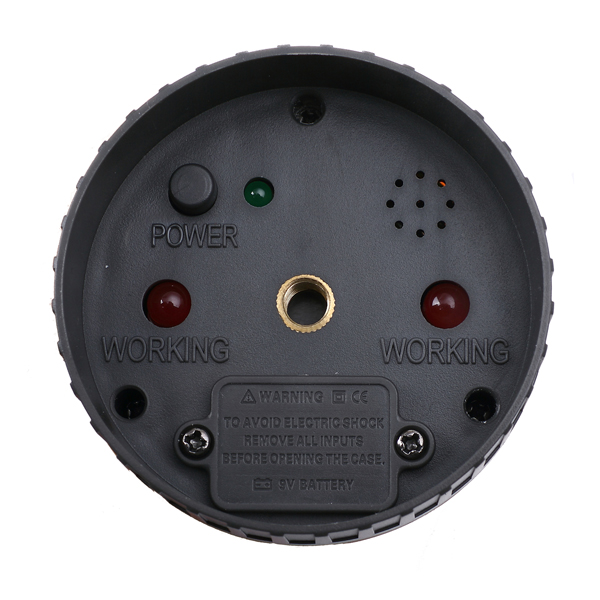

| 电源指示 | 探测器具有绿色电源指示灯 |
| 工作指示 | 核相时探测器具有声光指示功能，红色双闪灯指示和“嘟--嘟--嘟”蜂鸣声 |
| 显示速率 | 2次/秒 |
| 数据存储 | 9999组(掉电或更换电池不会丢失数据) |
| 液晶背光 | 可调亮度，适应不同使用环境 |
| 自动关机 | 开机约15分钟仪表将自动关机 |
| 电池电压 |
当电池电压降到7.2V±0.1V时，电池电压低符号显示，提醒更换电池，此时测 量的数据同样是准确的。 |
| 额定电流 | 探测器：30mA max；主机：150mA max |
| 仪表质量 | 仪器：约950g(含电池)；包装及绝缘杆的总质量：约3.0kg |
| 仪器尺寸 | 主机195mm×100mm×45mm；探测器290mm×250mm×80mm |
| 绝缘杆长度 | 最大直径Φ45mm；长度：缩态为1000mm；伸态为4500mm |
| 绝缘试验 | 绝缘杆拉伸后两端：AC 220kV/rms |
| 主机、探测器：AC3700V/rms(外露金属与塑料外壳间) | |
| 外界干扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
| 存放温湿度 | -10℃～60℃；70%rh以下 |
| 防护等级 | IP63 |
| 适合安规 |
GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力 行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求 |
| 符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准 |

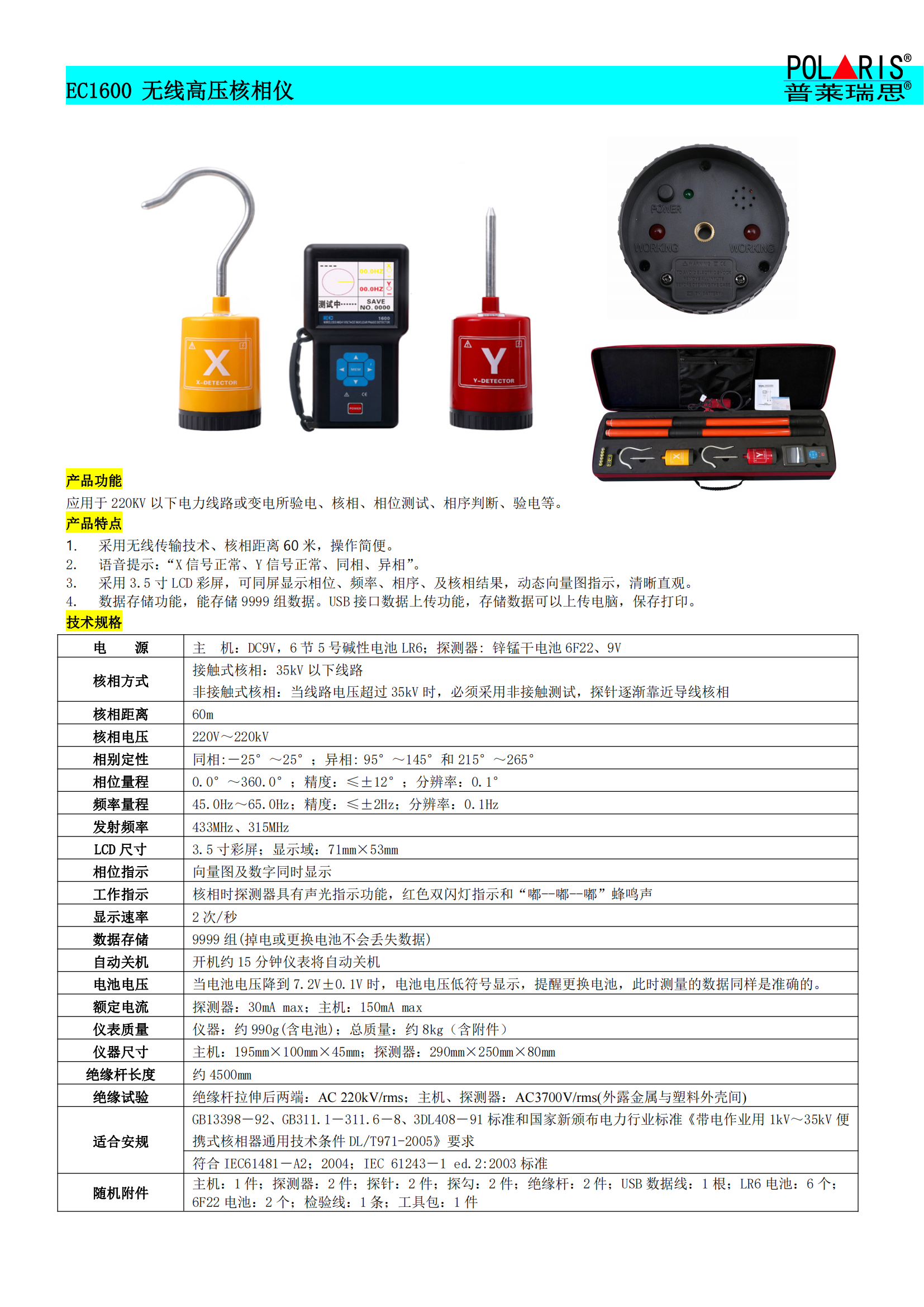

五、彩页

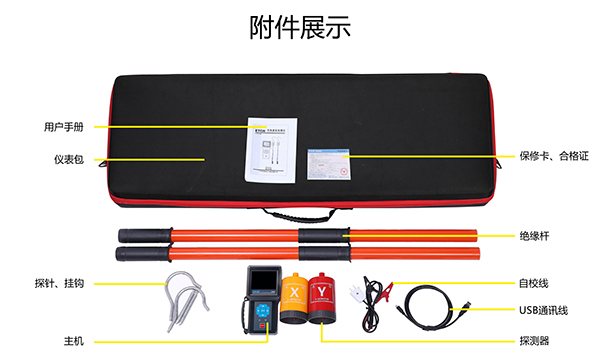

六、产品清单
| 包装 | 外包装 | 纸箱 |
| 内包装 | 工具包 | |
| 附件 | 主机 | 1台 |
| 探测器 | 2台 | |
| 探钩、探针 | 各2根 | |
| 自校线 | 1条 | |
| USB通讯线 | 1条 | |
| 工具包 | 1个 | |
| 碱性干电池(AAA 1.5V ) | 6节 | |
| 6F22 9V电池 | 2块 | |
| 伸缩绝缘杆 | 2根 | |
| 用户手册、保修卡、合格证 | 1份 |
