EC1500B卫星授时远程高压核相仪500kV以下中置柜、
产品简介
应用于500kV以下电力线路、高压开关柜(中置柜、环网柜等)或变电所远程核相、相位测试、相序判断及验电等。10V~500kV普通核相距离:200m,卫星核相距离:500km
订购热线:021-54358329
产品介绍



产品型号 核相电压  普通核相距离 卫星核相距离
EC1500 无线高压核相仪 AC 10V-500kV 200m  —
EC1500A 远程无线高压核相仪 AC 10V-500kV 200m 5000m
EC1500B 卫星授时远程高压核相仪 AC 10V-500kV  200m 500km
EC1600 无线高压核相仪 AC 220V~220kV 60m


主要功能

应用于500kV以下电力线路、高压开关柜(中置柜、环网柜等)或变电所远程核相、相位测试、相序判断及验电等。

核相电压:10V~500kV

普通核相距离:200m

卫星核相距离:500km

相位量程:0°~360°

频率量程:45.0Hz~65.0Hz

      EC1500B卫星授时远程高压核相仪是同时具备超远距离核相和普通近距离核相功能,具有卫星精准授时功能,实现超远距离核相、近距离普通、地下室核相、矿井下核相,授时精度小于20nS,可以同时接收六种卫星授时系统的GNSS信号,并且实现联合授时,确保核相精准。普通核相距离200米(在空旷场所),卫星核相距离500公里。本核相仪既可以高压线路,还可以在高压开关柜(中置柜、环网柜等)进行核相,突破传统核相器电压等级限制问题,可以在极低电压线路中核相,完全实现从10V~500kV电压自动核相,操作简易,省时快捷。同时还具有测试相位、频率、相序、变压器组别判断等功能,以及验电、电压等级显示功能。当线路电压超过110kV,必须使用非接触核相,核相时将探测器的金属探钩逐渐靠近导线,当感应到电场信号即可完成核相,无需直接接触高压导线,安全快速。用于环网柜核相时,探测器必须使用探针及环网柜测试线。

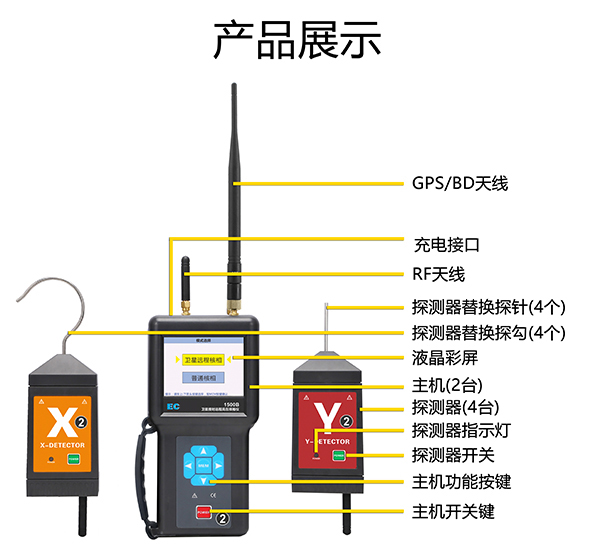

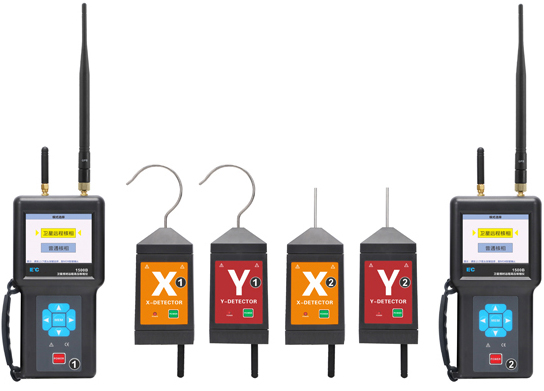

       EC1500B卫星授时远程高压核相仪由2套仪器组成,每套仪器包括主机、X探测器,Y探测器、伸缩绝缘杆、监测软件等,主机采用3.5寸真彩液晶屏,可以同屏显示相位、频率、相序及核相结果;向量图指示、相位指示,清晰直观;具有“X信号正常、Y信号正常、同相、异相”等语音提示功能,使测试更简单轻松。



产品特点

1.采用卫星授时无线传输技术、核相距离500km,授时精度高、核相准确操作便捷。

2.语音提示:“X信号正常、Y信号正常、同相、异相”。

3.采用3.5寸LCD彩屏,可同屏显示相位、频率、相序、及核相结果,动态向量图指示,清晰直观。

4.仪表还具有验电功能,可显示电压等级。 数据存储功能,能存储200组数据。



一、量程及精度

测量功 量程 精度 分辨率
相位 0°~360° ≤±10° 1°
频率 45.0Hz65.0Hz ≤±2Hz 0.1Hz



二、其它参数


功能 无线高压卫星核相、频率、相位、相序、验电测试,高压开关柜(中置柜、环网柜等核相)
核相模式 卫星远程核相模式、近距离普通核相模式
电源

主  机:3.7V,2600mAh充电锂电池

探测器: 3.7V,1000mAh充电锂电池

核相方式

接触式核相:≤110kV线路时

非接触式核相:≥10kV并且≤110kV显示时,可以在线缆绝缘皮上进行核相;当线路电压>110kV时,必须采用非接触核相。

核相电压 AC 10V~500kV
卫星核相距离 500km
普通核相距离 200m
相别定性 同相:-20°~20°;异相: 100°~140°和220°~260°
量程 测试相位:0°~360°
测试频率:45.0Hz~65.0Hz
精 度 相位:≤±10°
频率:≤±2Hz
分辩率 相位:1° 频率:0.1Hz
LCD尺寸 3.5寸真彩屏;显示域:71mm×53mm
验电指示 “嘟--嘟--嘟”蜂鸣声
电压显示 显示电压等级
卫星授时精度 小于20nS
搜星指示 搜索卫星时动态显示“----”符号
搜星时间 首次搜星时间约2分钟,搜星成功后第二次开机搜星时间约15秒,后续热启动约1秒。
无卫星持续时间 搜星成功后,到无卫星信号尝试继续核相,可持续1小时,完全满足地下室核相、电房室内核相等

自动切换

授时模式

根据卫星信号强弱,自动切换卫星接收核相与授时核相,无需选择卫星模式还是授时模式。
显示速率 2次/秒
数据存储 200组(掉电不会丢失数据)
自动关机

普通核相模式开机约15分钟无操作自动关机

卫星远程核相模式开机约45分钟无操作自动关机

电池电压 主机电池4格电量显示,当只有1格或0格时,请充电;探测器当指示灯快速闪烁时,表示电池电压低请充电。
额定电流 探测器:30mA max;主机:150mA max
仪表质量 仪器:950g(含电池);包装及绝缘杆的总质量:约3.0kg
仪器尺寸 主机195mm×100mm×45mm;探测器130mm×65mm×45mm
绝缘杆长度 约4500mm
绝缘试验

绝缘杆拉伸后两端:AC 220kV/rms

主机、探测器:AC3700V/rms(外露金属与塑料外壳间)

外界干扰 无特强电磁场;无433MHz 、315MHz同频干扰
工作温湿度 -10℃~40℃;80%RH以下
存放温湿度 -10℃~60℃;70%RH以下
适合安规 GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T 971-2017》要求

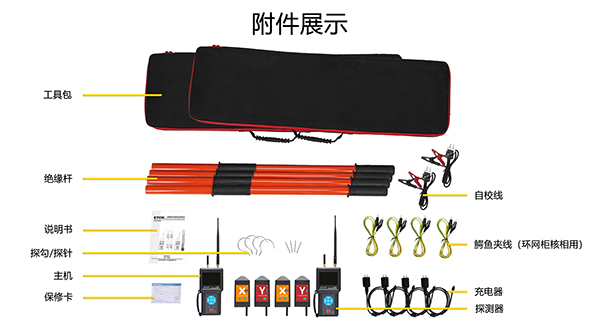

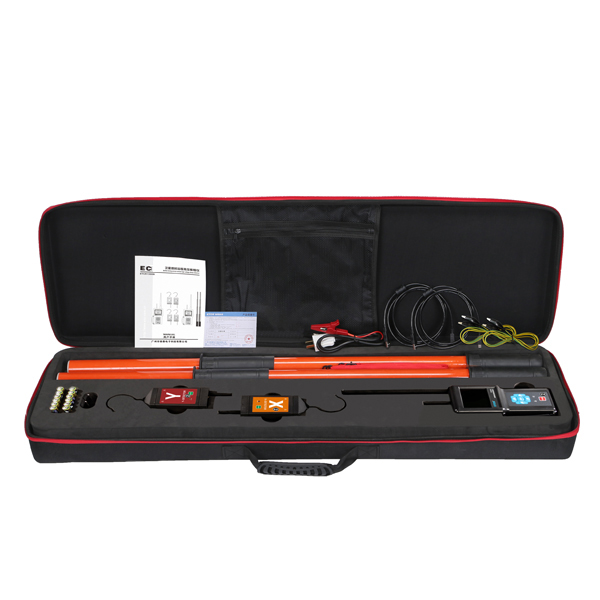

二、产品清单

主机 2台
探测器 4台
探钩、探针 各4根
自校线 2条
鳄鱼夹线(环网柜核相用) 4条
USBmini线(充电用) 4条
仪表包 2个
充电器 4个
伸缩绝缘杆 4根
用户手册 1份
保修卡 1份
合格证 1份












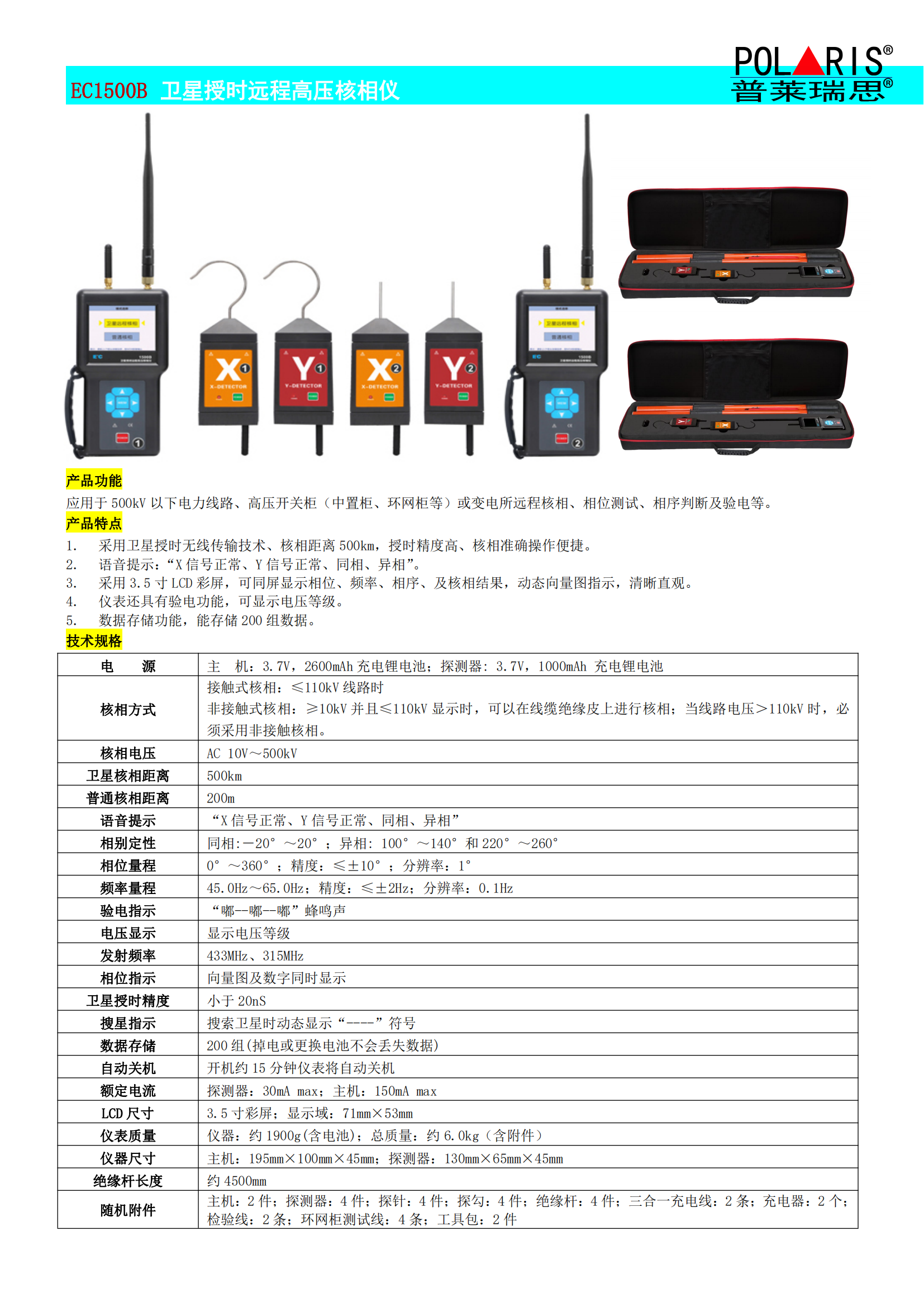

五、彩页
