产品介绍

SJ3000(110KV交联聚乙烯电缆)变频谐振交流耐压试验装置技术方案


一、 选型和适用范围：
1.1 选用SJ3000系列第三代全自动型,按最大试验容量设计,以不同电抗器组
合适合以下被试品的交流耐压试验。
试验内容：35 kV 交联聚乙烯电缆(240mm²0-4000ｍ)
                 110 kV 交联聚乙烯电缆(630mm²0-1000ｍ)
                 35kV等级电力变压器、GIS、CT 、开关等电气设备
                 110kV/10-100MVA电力变压器
                 110kV等级GIS、CT 、开关等电气设备
                 1.2使用配置： 45kV 100H电抗器两串六并做35kV 交联聚乙烯电缆
                 45kV 100H电抗器三串四并做110kV 交联聚乙烯电缆
                 45kV 100H电抗器两串做35kV等级电力变压器、GIS、CT、开关等设备
                 45kV 100H电抗器四串做110kV/10-100MVA电力变压器
                 45kV 100H电抗器六串做110kV等级GIS、CT 、开关等电气设备
注：以上试品容量过小可并上补偿电容
二、遵循标准
(1)Q3201－STDQ－01－2002         变频谐振高压试验装置
(2)DL/T596-1996                    电力设备预防性试验规程
(3)GB/10229-1988                   电抗器
(4)GB/1094.3-2003                   电力变压器
(5)GB4793-1984                     电子测量仪器安全要求
(6)GB／T16927.1～16927.2-1997       高电压试验技术
(7)GB／T8169-1999                  耦合电容器和电容分压器
(8)IEC 1000                         电磁兼容性
(9)GB／T9641-1999                  试验变压器
(10)DL/T849.6-2004                  电力设备专用测试仪器通用技术条件
                                   第6部分：高压谐振试验装置

三.装置组成和性能

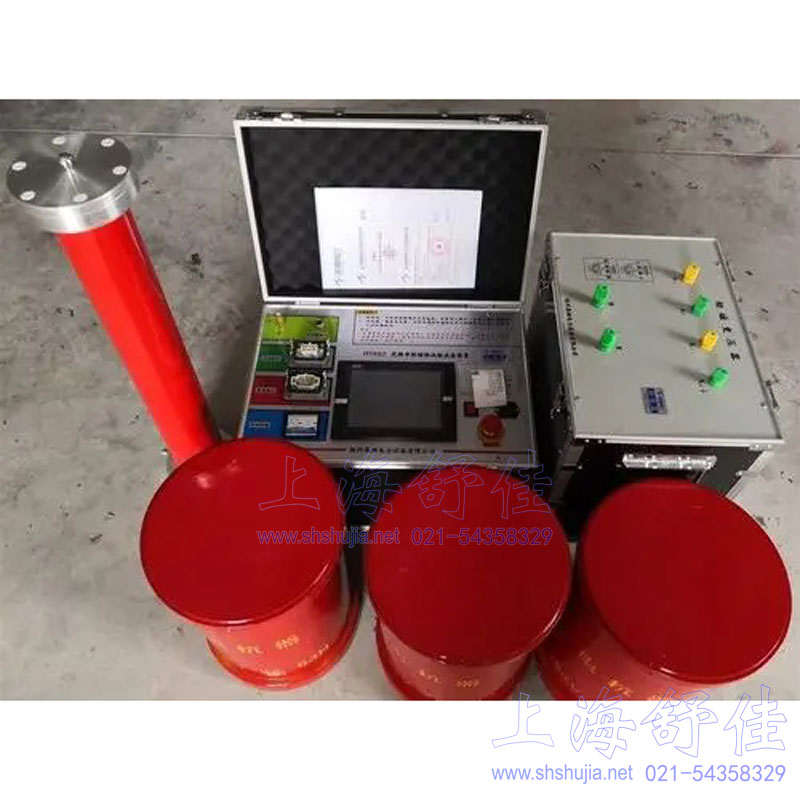

3. 1装置组成

序号	规格型号	部件名称	单位	数量	目次	重量
1	变频电源主机	YHCX—30kW	台	1	4.1	52Kg/台
2	励磁变压器	ZB-30kVA	台	1	4.2	175Kg/台
3	电抗器	XK－ 74/45	台	12	4.3	75Kg/节
4	电容分压器	TRF－300/400	台	1	4.4	28Kg/台
5	补偿电容器	TWF－0.01/135 做容量过小时补偿用	台	2	4.5	35Kg/台
6	装置附件：（各部件间连接线、绝缘底座、绝缘支架、均压罩等）		套	1

3. 2使用环境
(1)温度范围        -20℃～40℃
(2)湿度            ≤90%(装置表面不结露)
(3)海拔            ≤2000m
3. 3系统参数
(1)试验容量          ≤820kVA
(2)供电电源            380V
(3)输入功率         ≤30kW
(4)谐振频率范围      30- 300Hz
(5)试验电压波形     正弦波 畸变率≤0.5%
(6)试验电压准确度    1级
(7)试验电压稳定度    1%
(8)噪声              ≤50dB
3. 4系统功能
a) 使用功能:具有手动试验/自动调谐(自动寻找谐振点)/自动试验(自动寻找谐振点,自动升压和定时)三种操作模式。
b) 保护功能  ①过压、过流保护：预置保护值，高压侧取样，IGBT硬件保
护，可在1微秒内迅速关断输出。②试验中发生破坏性放电，变频电源
立即停止输出，液晶显示“放电保护”。在激励变次级加装避雷器，在变
频电源的出口加装滤波器，防止放电后回路参数发生突变，在电抗器低

端产生过电压而打坏激励变压器及变频电源。③试验中供电源突然断电，
电抗器低端可能会发生过电压，上述措施可以防止危害发生。④IGBT
自带过热保护。⑤零电压启动和退出，防止暂态过程造成过流或过压。
提供装置各单元专用连线，保证现场接线方便。
四.装置各单元性能及参数
4.1变频电源主机
4.1.1性能
（1） 使用DSP、SPWM芯片，16位精细调频调压，试验电压稳定度达到1％。
（2） 大屏幕显示试验电压、频率、电流和时间等重要试验信息。实时操作
提示，帮助操作。具有过压、过流、IGBT保护、试品放电等保护提示。
（3） 打印功能：试验结束，可选择打印试验报告，给出电压、频率、耐压
时间等试验值，并给出试品电容量参考值。
（4） 保护功能：过压过流过热、零电压启动和退出、破坏性放电等保护。
4.1.2 工作参数
（1）输出功率         30kW                       1台
（2）输入电压          380V
（3）输出电压          400V
（4）输出波形          正弦波
（5）频率调节范围      0.1-300Hz
（6）频率分辩率        0.01Hz
（7）额定负载下连续运行1h
（8）重量              52kg
4.2励磁变压器            ZB-30/ 2.5/4.5/8            1台
(1)额定容量           30kVA
(2)输入电压           400V
(3)输出电压           2500V   4500V   8000V
(4)工作频率           30-300Hz
(5)油浸结构,绝缘耐热等级为E级
(6)额定负载下运行1h,平均温升不大于60k
(7)重量    175kg
4.3电抗器              XK74/45                     12台
(1)额定容量         74Kvar
(2)额定电压         45KV
(3)额定电流         1.6A
(4)额定电感量        100H
(5)50Hz,75℃时品质因数为  ≥50
(6)噪声≤50dB
(7)环氧外筒干式结构,耐热等级为E级
(8)额定负载下运行1h,平均温升不大于65k
(9)单节重量   70kg
4.4分压器    TRF300/400                          1台
(1)额定电压     300kV
(2)工作频率     30-300Hz
(3)电容量       400Pf
(4)分压比       3000:1
(5)准确度       1级
(6)环氧外筒油浸结构,C1和C2采用同质材料,温度、频率系数小，分压比稳定。
(7)重量 28kg
 4.5补偿电容    TWF135/0.01                   2台
(1)额定电压     135kV
(2)工作频率     30-300Hz
(3)额定容量    0.01uF
(4)环氧外筒油浸结构
(5)重量  35kg
