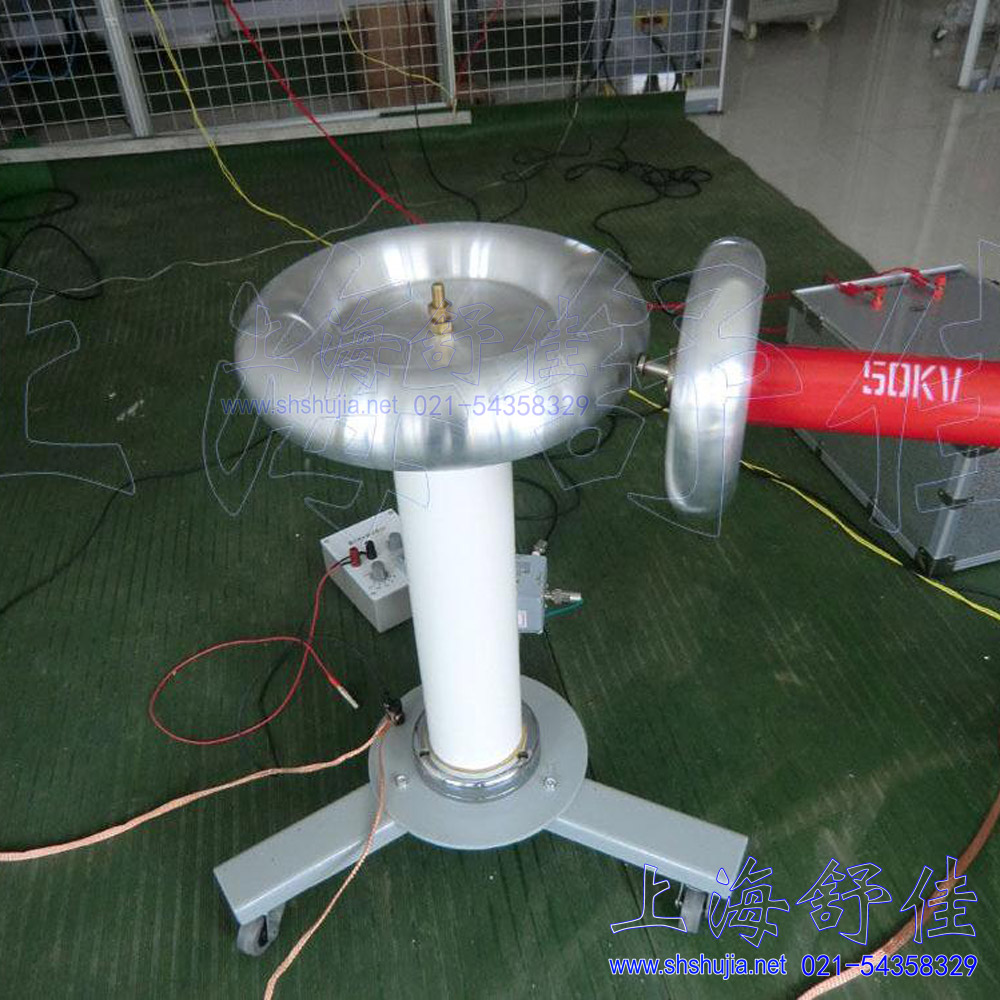

WJF系列无局放耦合电容分压器
产品简介
1)分压器采用高精度电阻，电容组合件，特种工艺灌封，干式密封，不存在漏油问题。2）输入阻抗高：降低了测试电流、功耗小，使产品体小质轻、性能稳定、测量精度高。3）分压器
订购热线：021-54358329
产品介绍
SRC系列高压测试仪
SRC高压测试仪由分压器、多值千伏表及专用电缆组成。主要用于现场交、直流高压测量，是取代静电电压表的最佳直读高压测量设备。
一.主要特点：
1)分压器采用高精度电阻，电容组合件，特种工艺灌封，干式密封，不存在漏油问题。
2）输入阻抗高：降低了测试电流、功耗小，使产品体小质轻、性能稳定、测量精度高。
3）分压器、多值千伏表及专用电缆全部安放在一个铝合金箱内，安全可靠、便于携带和运输。
4）多值千伏表可直读直流平均值，交流峰值，真有效值，峰值 等电压值。
5）150KV以上采用有机复合绝缘外套，增加了表面爬距，大大降低了产品高度，使用携带更加方便。
本仪器有防返电流设置，防电阻发热阻值变化造成电压测量不准。
故而不怕被试品击穿，不怕被试品击穿电流瞬间变大。
二、主要技术指标
1、精 度：DC（±1.0%＋1个字） AC （±1.5%＋1个字）
2、分压比：150KV以下 1000：1 200KV以下 10000：1
3、电气强度：1.2倍工作电压
三、使用环境
温度：0℃～40℃
湿度：25℃时不大于85%
四、产品规格
(注：可按用户特殊生产规格(300-800KV的高压测量器)
五、使用方法
1、打开箱盖，箱盖上装有多值千伏表及专用电缆，提起箱体，分压器就安装在箱底上。
2、先将地线与分压器接地柱接牢，再将专用电缆的一端接3、将被试品与分压器均压环牢固联接。
4、检查接线无误，严守操作距离，接通高压即可进行测量。
5、多值千伏表读数单位为“KV”首先按下电源键，显示“O”。按下DC 直流键显示直流电压值；按下AC 峰值键显示交流峰值；按下AC真有效值键显示交流真有效值；按下AC 峰值 键显示峰值 电压值。
6、多值千伏表显示窗口，若左上角显示“←” 时，说明9V电池应更换。
六、注意事项
1、试验现场不得有杂物，以免影响测量精度。
2、地线必须联接牢靠，确保安全操作距离。
3、试验完毕必须充分放电，显示“O”后，试验人员才能进入现场。
4、严禁超额定电压使用。
5、保证设备表面清洁，存放在阴凉、干燥处。
七、产品计量校对
如产品需要计量校对时，松开面板固紧螺钉，参看图一、图二：
1、校对直流电压值：先调零，调图一中的电位器“5”然后校准，调图二中的电位器“1”。
2、校对交流真有效值：先调零，调图二中的电位器“6”，然后校准，调图二中的电位器“2”。
3、校对交流峰值：先调零，调图二中的电位器“7”，然后校准，调图二中的电位器“3”。
4、校对交流峰值 ：先调零，调图二中的电位器“8”，然后校准，调图二中的电位器“4”。
八、产品配套
1、包装箱 壹只
2、分压器 壹节
3、专用电缆 壹根
4、多值千伏表 壹块
5、说明书 壹份
6、合格证 壹份
SRC高压测试仪由分压器、多值千伏表及专用电缆组成。主要用于现场交、直流高压测量，是取代静电电压表的最佳直读高压测量设备。
一.主要特点：
1)分压器采用高精度电阻，电容组合件，特种工艺灌封，干式密封，不存在漏油问题。
2）输入阻抗高：降低了测试电流、功耗小，使产品体小质轻、性能稳定、测量精度高。
3）分压器、多值千伏表及专用电缆全部安放在一个铝合金箱内，安全可靠、便于携带和运输。
4）多值千伏表可直读直流平均值，交流峰值，真有效值，峰值 等电压值。
5）150KV以上采用有机复合绝缘外套，增加了表面爬距，大大降低了产品高度，使用携带更加方便。
本仪器有防返电流设置，防电阻发热阻值变化造成电压测量不准。
故而不怕被试品击穿，不怕被试品击穿电流瞬间变大。
二、主要技术指标
1、精 度：DC（±1.0%＋1个字） AC （±1.5%＋1个字）
2、分压比：150KV以下 1000：1 200KV以下 10000：1
3、电气强度：1.2倍工作电压
三、使用环境
温度：0℃～40℃
湿度：25℃时不大于85%
四、产品规格
(注：可按用户特殊生产规格(300-800KV的高压测量器)
| 型号 | 测量范围 |
外形尺寸 （mm） |
重量 （Kg） |
|
| AC | DC | |||
| SRC-50 | 50 | 70 | 170×170×750 | 5 |
| SRC-100 | 100 | 140 | 170×170×750 | 7 |
| SRC-150 | 150 | 200 | 225×225×800 | 12 |
| SRC-200 | 200 | 250 | 225×225×800 | 15 |
1、打开箱盖，箱盖上装有多值千伏表及专用电缆，提起箱体，分压器就安装在箱底上。
2、先将地线与分压器接地柱接牢，再将专用电缆的一端接3、将被试品与分压器均压环牢固联接。
4、检查接线无误，严守操作距离，接通高压即可进行测量。
5、多值千伏表读数单位为“KV”首先按下电源键，显示“O”。按下DC 直流键显示直流电压值；按下AC 峰值键显示交流峰值；按下AC真有效值键显示交流真有效值；按下AC 峰值 键显示峰值 电压值。
6、多值千伏表显示窗口，若左上角显示“←” 时，说明9V电池应更换。
六、注意事项
1、试验现场不得有杂物，以免影响测量精度。
2、地线必须联接牢靠，确保安全操作距离。
3、试验完毕必须充分放电，显示“O”后，试验人员才能进入现场。
4、严禁超额定电压使用。
5、保证设备表面清洁，存放在阴凉、干燥处。
七、产品计量校对
如产品需要计量校对时，松开面板固紧螺钉，参看图一、图二：
1、校对直流电压值：先调零，调图一中的电位器“5”然后校准，调图二中的电位器“1”。
2、校对交流真有效值：先调零，调图二中的电位器“6”，然后校准，调图二中的电位器“2”。
3、校对交流峰值：先调零，调图二中的电位器“7”，然后校准，调图二中的电位器“3”。
4、校对交流峰值 ：先调零，调图二中的电位器“8”，然后校准，调图二中的电位器“4”。
八、产品配套
1、包装箱 壹只
2、分压器 壹节
3、专用电缆 壹根
4、多值千伏表 壹块
5、说明书 壹份
6、合格证 壹份
