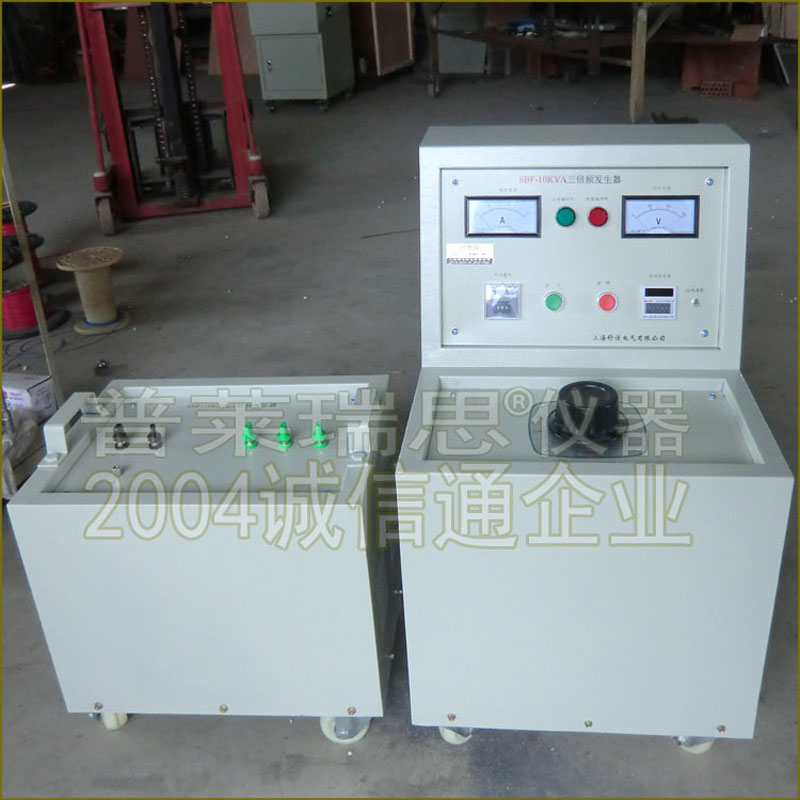

SBP15KVA(600)三倍频感应电压发生器

△警告和注意

为避免受到电击或人身安全，同时为避免仪表或被测设备受到损坏，提醒使用者可靠控制和合理地使用。在任何时候必须遵守以下原则：
装置接通电源前，必须接地！
没有接地以前，不得接入电源！

一、概述：

本产品是在工频电网中利用硅钢片铁心的磁化曲线饱和特性，在变压器接成开口三角形的二次线圈中感应出零序三次谐波电势的原理制成的轻便型测试设备。
SBP-15KVA/600V型三倍频感应电压发生器装置可配套提供连同控制设备及机箱在内的成套产品。本发生器是电力系统、发电厂、变电站、供配电网络中对小容量电力变压器：串级式高压电压互感器进行倍频感应高压试验的基本设备之一。也可对各种低压电子、仪表电源变压器，电感线圈电器线圈进行倍频倍压试验，同时也可作为功率不大于1千瓦的倍频电源用于某些特殊电器设备的供电或测试。
本产品是静止变频设备、噪音低、体积小、在高电压系统中完全可以取代传统的变频机组。

二、工作原理：

三台单相变压器一次侧接成星形，二次侧接成开口三角形，在一次侧加上对称的三相正弦波电源时，并升高电压让铁芯磁路饱和，使铁芯中磁通所含三次谐波的成分增多,相应在铁芯线圈上感应三次谐波电压也增高.
由开口三角形的发生器二次侧输出的这个150赫兹（三倍工频）感应电压即作为三倍频试验电源电压。
当三倍频发生器带上（例如JCC——220型高压串级式电压互感器）负载时，其电流由感性变为容性，由于功率因数低的影响，使发生器的效率较低，一般只有20%左右。因此，可在被试品某一空绕组上接入电抗器进行电流补偿。来提高整个试验回路的功率因数。

三、技术参数

输出容量(KVA)		10	三次谐波比		0.5
变压器一次额定数据	电压(V)	380±10%	补偿电抗器	电感量	3mH ~20mH
	电流(A)	20A		最大电流	59A~60A
	频率HZ	50	负载试验时间		60S
	接法	Y	外形尺寸		长500mm0x宽440mm×高700mm
变压器二次额定值	电压(V)	600±10%	控制箱		长500mm0x宽440mm×高700mm
	电流(A)	20	重量		45kg
	频率HZ	150
	接法	△
