MODEL系列指针式绝缘电阻测试仪_6
产品简介
适用于高压电力设备、电缆、变压器，电力电容和高压开关等绝缘测试。仪表电池供电，体积小、重量轻、便携等优点，自动量程转换。有很好的密封性和防水性。低功耗设计，采用
订购热线：021-54358329
产品介绍
MODEL系列指针式绝缘电阻测试仪说明书
1. 特性
1-1本仪表适用于高压电力设备、电缆、变压器，电力电容和高压开关等电器设备的绝缘测试。
1-2本仪表采用电池供电，具有体积小、重量轻、便于携带等优点，仪表内部自动量程转换电路的运用大大提高了仪表的测量上限值。
1-3 硬质的包装机壳作为必要的配件，仪表各探头的外壳都是塑料的紧密结构，具有很好的密封性和防水性。
1-4 采取低功耗设计，采用 8节1.5V五号电池。
2．技术指标
a. 使用温度：-10℃～40℃；
b.相对湿度：40℃ 85% RH
C.供电电池：DC12V (8节5号高能碱性电池)
主要技术参数：
MODEL系列指针式绝缘电阻测试仪说明书
1. 特性
1-1本仪表适用于高压电力设备、电缆、变压器，电力电容和高压开关等电器设备的绝缘测试。
1-2本仪表采用电池供电，具有体积小、重量轻、便于携带等优点，仪表内部自动量程转换电路的运用大大提高了仪表的测量上限值。
1-3 硬质的包装机壳作为必要的配件，仪表各探头的外壳都是塑料的紧密结构，具有很好的密封性和防水性。
1-4 采取低功耗设计，采用 8节1.5V五号电池。
2．技术指标
a. 使用温度：-10℃～40℃；
b.相对湿度：40℃ 85% RH
C.供电电池：DC12V (8节5号高能碱性电池)
主要技术参数：
| DC测试电压 | 500V | 1000V | 2500V | 5000V | 10000V | |
|
测量 范围 |
0-0.5GΩ 0.2-20GΩ 自动转换 |
0-1GΩ 0.4-40GΩ 自动转换 |
0-2GΩ 1-100GΩ 自动转换 |
0-5GΩ 2-200GΩ 自动转换 |
0-10GΩ 4-400GΩ 自动转换 |
|
|
精 度 |
绝缘 阻抗 |
温度23℃±5℃ 湿度≤70%时 20MΩ-10GΩ 读数的±5其它范围时读读数的±10% |
温度23℃±5℃ 湿度≤70%时 20MΩ-10GΩ 读数的±5% 其它范围时 读数的±10% |
温度23℃±5℃ 湿度≤70%时 20MΩ-10GΩ 读数的±5% 其它范围时 读数的±10% |
温度23℃±5℃ 湿度≤70%时 20MΩ-10GΩ 读数的±5% 其它范围时 读数的±10% |
温度23℃±5℃ 湿度≤70%时 20MΩ-10GΩ 读数的±5% 其它范围时 读数的±10% |
| 输出电压 | 温度23℃±5℃，湿度≤70%时读数的±5%，其它为读数的±10% | |||||
| 工作温度与湿度 | -10℃-40℃ ≤85% | |||||
| 保存温度与湿度 | -20℃-60℃ ≤90% | |||||
| 绝缘阻抗 | 电路与机壳间大于1GΩ | |||||
| 耐压 | 电路与机壳间电压5000VAC，承受1分钟 | |||||
| 尺寸 | 200（长）×140（宽）×80（高）mm | |||||
| 重量 | 2Kg左右 | |||||
| 电源 | 8节1.5V（五号）碱性环保电池 | |||||

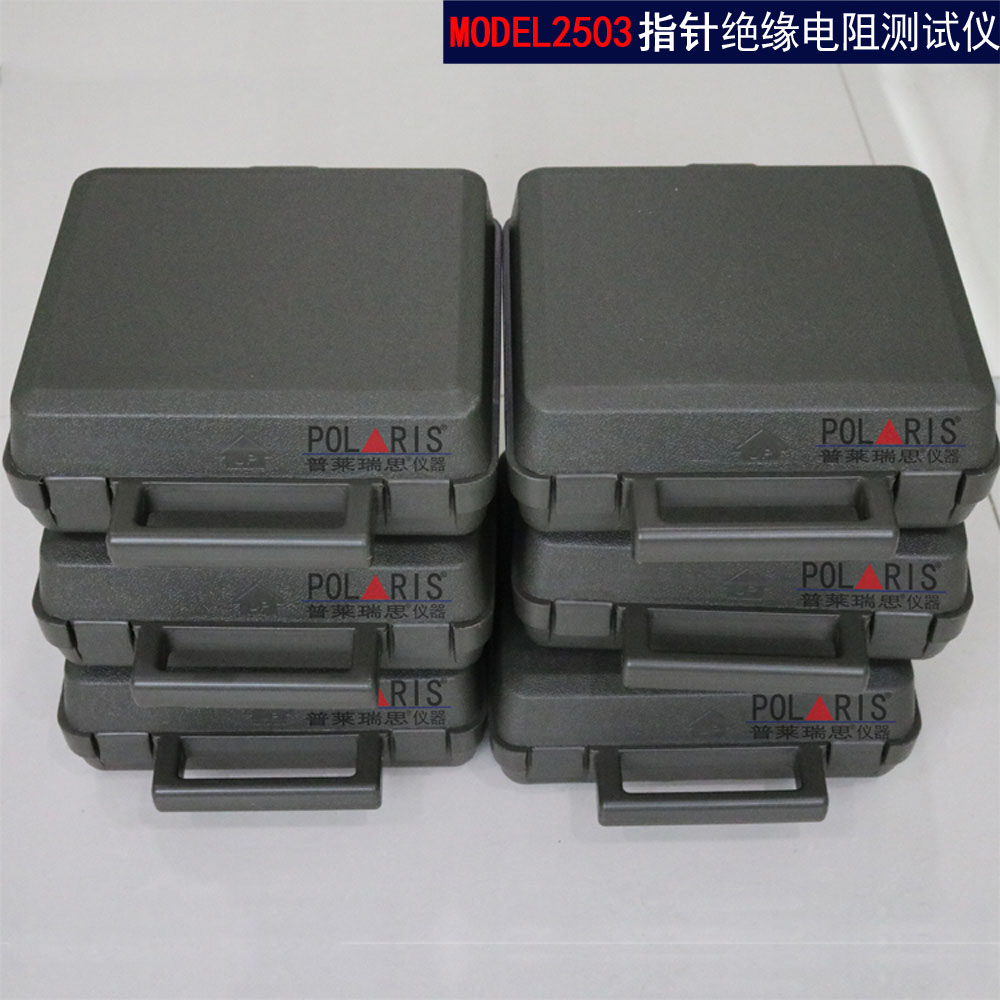

| 附件 ：铝合金（5000V/10000V）或工程塑料（5000V以下）包装箱，（8节1.5V五号碱性电池，测试导线，产品说明合格证）各一份，测试线2根，高压线棒（连在表上）1付； | ||||||
MODEL系列指针式绝缘电阻测试仪说明书
