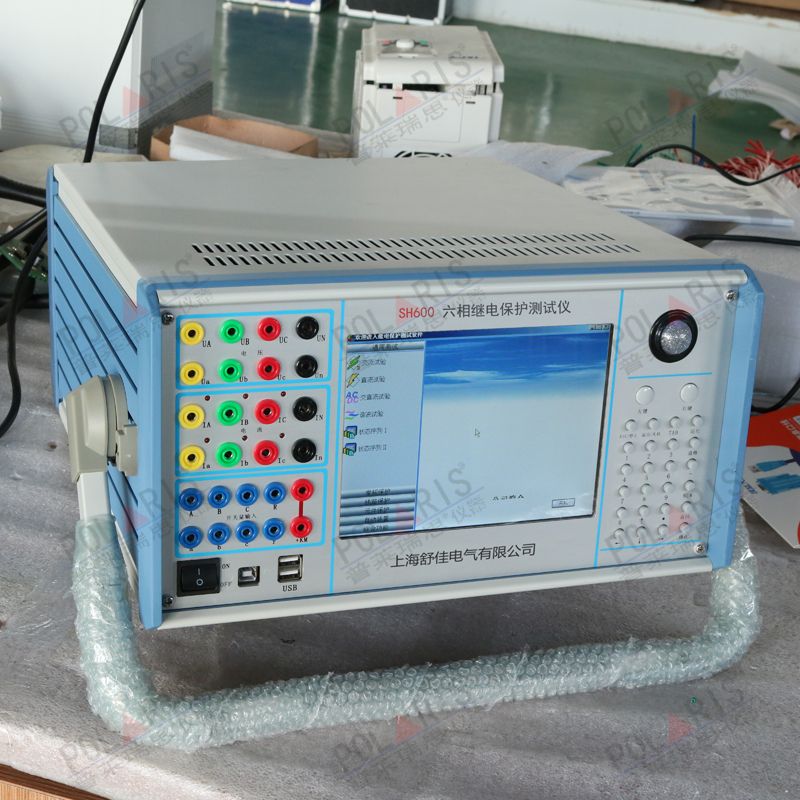

 SH600 六相继电保护测试装置



第一节   主要特点

1. 电压电流输出灵活组合  输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
2.操作方式  SHAT-700G六相继电保护测试装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
3.新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
4. 高性能主机  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而SHAT-700G六相继电保护测试装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5. 软件功能强大  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
6.具有独立专用直流电源输出  设有一路110V 及 220V专用可调直流电源输出。
7.接口完整  SHAT-700G六相继电保护测试装置带有USB通讯口，可与计算机及其它外部设备通信。
8. 完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

第二节   额定参数

A.参数

电流通道数	标准6相
电压通道数	标准6相
交流电流输出范围	30A /相或180A（六并）
直流电流输出范围	10ADC /相
交流电压输出范围	120VAC / 相
直流电压输出范围	160VDC / 相

B.额定参数

一、交流电流输出
6相电流输出时每相输出（有效值）    0～30A    输出精度   0.2级
3相电流输出时每相输出（有效值）    0～60A
6相并联电流输出（有效值）         0～180A
相电流长时间允许工作值（有效值）   10A
相电流最大输出功率   300VA
6相并联电流最大输出时最大输出功率   1000VA
6相并联电流最大输出时允许工作时间   10s
频率范围（基波）   20～1000Hz
谐波次数   1～20 次
二、 直流电流输出
电流输出   0～±10A / 每相   输出精度   0.5级
最大输出负载电压   20V
三、 交流电压输出
相电压输出（有效值）   0～120V    输出精度   0.2级
线电压输出（有效值）   0～240V
相电压 / 线电压输出功   80VA / 100VA
频率范围（基波）   20～1000Hz
谐波次数   1～20次
四、 直流电压输出
相电压输出幅值   0～±160V    输出精度   0.5级
线电压输出幅值   0～±320V
相电压/ 线电压输出功率   70VA / 140VA
五、 开关量
8路开关量输入
空接点     1～20mA，24V
电位接点接入    “0”：0 ～ +6V； “1”：+11 V ～ +250 V
4对开关量输出    DC：220 V／0.2 A；AC：220 V／0.5 A
六、 时间测量范围
0.1ms ～ 9999s ，    测量精度 ＜0.1mS
