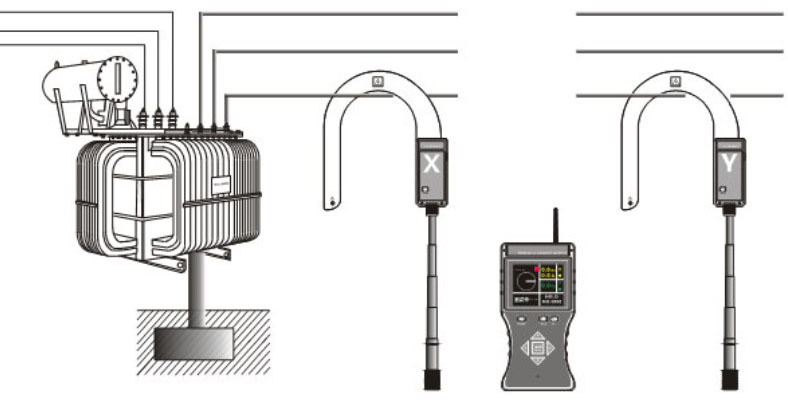

现场应用 SJ320技术参数 无线核相仪专项产品价目 SJ320彩页 无线核相仪选型 产品清单 高清图片
320高压无线核相仪
产品功能
产品特点
1V-550kV 全智能核相；无线核相距离 160m 智能语音播报，3.5 寸真彩LCD，可测电缆或母排Ф168mmX245mm，一体化钩式采集器，方便挂在线路上
技术规格 返回顶部
|
功能 |
无线高低压语音核相、频率、相位、相序、验电测试 |
|
电源 |
接收器： DC 7.4V 可充锂电池、探测器：DC 3.7V 可充锂电池、USB 充电接口，连续工作约 10 小时 |
|
传输方式 |
315MHz、433MHz 无线传输 |
|
核相距离 |
约 160m |
|
显示模式 |
3.5 寸真彩液晶屏显示 |
|
可测线径 |
Ф168mm 的导线，或 168mm×245mm 的母排 |
|
量程 |
相位：0.0°～360.0°；核相电压等级：AC 1V～550kV；频率：45Hz～75Hz |
|
分 辨 力 |
0.1°；0.1Hz |
|
精度 |
相位：≤±10°；频率：≤±2Hz |
|
相别定性 |
同相:－30°～30°；异相: 90°～150°和 210°～270° |
|
语音功能 |
同相、异相、X 信号正常、Y 信号正常等语音功能 |
|
绝缘杆尺寸 |
拉伸后长约 5m；收缩后长约 1m(5 节) |
|
核相方式 |
接触核相：35kV 以下裸导线，或 110kV 以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作) |
|
非触核相：35kV 以上裸导线，或 110kV 以上线路采用非接触核相。(带绝缘杆操作) |
|
|
自动关机 |
开机约 15 分钟后，仪表自动关机，以降低电池消耗 |
|
额定电流 |
探测器：35mA max；接收器：300mA max |
|
仪表质量 |
钩式检测仪 496g(含电池)；接收器 395g(含电池)；绝缘杆 1.45kg；总质量 13.5kg(含仪表箱) |
|
工作温湿度 |
-10℃～40℃；80%Rh 以下 |
|
存放温湿度 |
-10℃～60℃；70%Rh 以下 |
|
绝缘强度 |
绝缘杆：AC 110kV/rms(5 节绝缘杆全部拉伸后，两端之间) |
|
检测仪：2000V/rms(绝缘杆连接头与钩式检测仪顶端之间) |
|
|
接收器：2000V/rms(外壳前后两端之前) |
|
|
适合安规 |
GB13398－92、GB311.1－311.6－8、3DL408－91 标准和新颁布电力行业标准《带电作业用 1kV～35kV 便携式核相器通用技术条件 DL/T971-2005》要求 |
|
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003 标准 |
|
|
基本配置 |
探测器2 个；接收器1 个；天线3 根；铝箱1 个；绝缘杆2 根；充电器1 个，自检线1 条；说明书1份 |

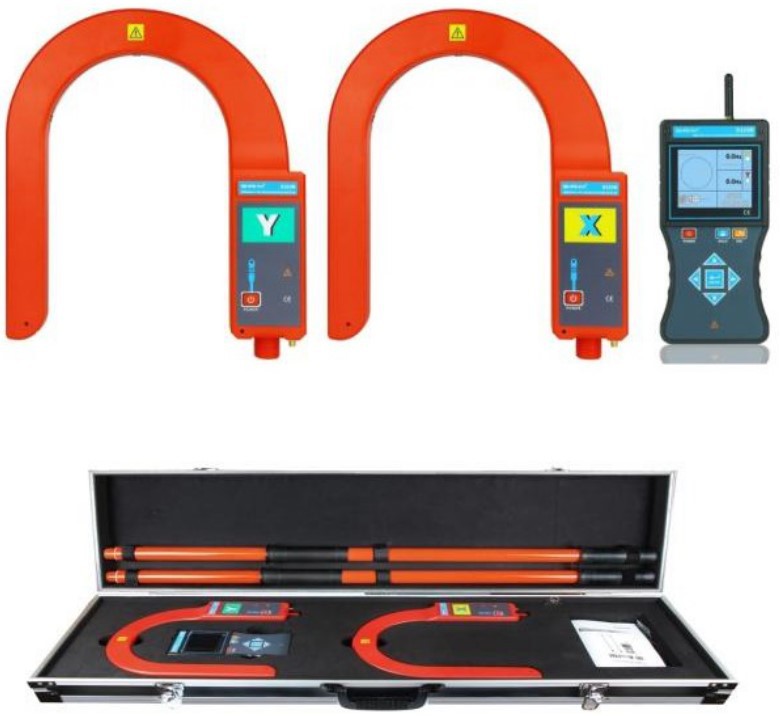

产品清单 返回顶部
|
钩式探测器 |
2个(X、Y各1个) |
|
接收器 |
1台 |
|
天线 |
3根 |
|
伸缩绝缘杆 |
2根 |
|
铝箱 |
1个 |
|
USB充电器、充电线 |
1套 |
|
锂电池 |
3个(仪表内) |
|
自校线 |
1根 |
|
用户手册、保修卡、合格证 |
1套 |
.png)
| 序号 | 产品型号名称及简介 | 页码 |
| 1 | WHX-II无线高压核相仪 1800 | 2 |
 |
||
| 6000V～220KV（标配35KV）,无线传送距离100m,工作频率,电源9V电池 | ||
| 2 | 无线语音高压核相仪 2100 | 2 |
 |
||
| X和Y采集器工作电流≤4mA,主机和 X、Y采集器的视距传输距离为约100m,主机0-500KV通用，有真人语音提示 | ||
| 3 | SJ1600无线高压语音核相仪 2850 | 3 |
 |
||
|
高压线路核相、频率、相位、相序、验电。核相电压：200V～ 220kV，测试相位：0.0°～360.0°，测试频率：45.0Hz～65.0Hz。语音提示，无线传输，彩屏显示，向量图指示，相位指示，数据上传功能。 |
||
| 4 | SJ320无线高压核相仪 3230 | 4 |
 |
||
|
电压： 1V～550kV，无线距离： 0～160m，3.5 寸真彩LCD, 可测电缆或母排Ф168mmX245mm, 一体化钩式采集器，方便挂在线路上 |
||
| 5 | SJ320A无线高压语音核相仪 3230 | 5 |
 |
||
|
无线高压语音核相、相位、频率、相序、验电测试高压核相、200V以下核相、环网柜核相、开关柜核相1V-550kV全智能核相；无线核相距离160m相位0～360°；频率45～75Hz，语音播报，3.5寸真彩LCD相位、向量图显示，清晰直观，探针探钩可以互换 |
||
| 6 | SJ320B无线高压核相电流仪 6460 | 6 |
 |
||
|
同时无线高压核相、高压电流测试（多功能）核相、电流、相位、频率、相序、验电测试,10V-550kV核相；无线核相距离160m，语音播报，3.5寸真彩LCD,可测电缆或母排Ф168mmX245mm,内置双层柔性线圈，可测电流20000A电流分辨率10mA, |
||
| 7 | SJ390无线高压卫星授时远程核相仪 15000 | 7 |
 |
||
|
卫星授时远程核相、相位、频率、相序、验电测试,1V-550kV核相,语音播报；3.5寸真彩LCD,卫星授时核相距离达500km以上普通核相距离160m,相位0°～360°，频率45～75Hz,2 个子机+2 个主机+2 条绝缘杆+1 个铝箱 |
||
| 8 | SJ390A无线高压卫星授时远程核相仪 22100 | 8910 |
 |
||
|
卫星授时远程核相、相位、频率、相序、验电测试,1V-550kV核相,语音播报；3.5寸真彩LCD,卫星授时核相距离达500km以上普通核相距离160m,相位0°～360°,频率45～75Hz,4 个子机+2 个主机+4 条绝缘杆+2 个铝箱 |
||
| 9 | SJ390B无线高压卫星授时远程核相电流仪 47600 |
11-16 |
 |
||
| 同时核相、电流、相位、频率、相序、验电测试,卫星授时远程核相、近距离本地核相,1V-550kV核相,内置双层柔性线圈：10mA-20000A电流测试语音播报；3.5寸真彩LCD显示,卫星授时核相距离达500km以上；普通核相距离160m相位0°～360°，频率45～75Hz， 钳口： Φ168mmx245mm | ||
| 10 | SJ390C网络基站定相核相仪 132600 | 17 |
 |
||
| 网络基站定相核相、卫星授时远程核相,地下室没有任何通讯信号的场所定相核相环网柜、开关柜、中置柜定相核相，相位、频率、相序、验电测试，语音播报A相、B相、C相，1V-550kV全电压智能核相，卫星授时核相距离达500km以上3.5寸真彩LCD，中文界面，卫星授时核相距离达500km以上，普通核相距离160m，相位0°～360°，频率45～75Hz | ||
| 11 | SJ390M网络基站定相核相电电流仪 28600 | 18 |
 |
||
| 定相核相、电流、相位、频率、相序、验电测试地下室没有任何通讯信号的场所定相核，网络基站定相核相、卫星授时远程核相、本地核相环网柜、开关柜、中置柜定相核相，高低压大电流、漏电流、负荷电流测试、兼容各种核相仪、高压钳形电流、验电器等设备，语音播报A 相、B 相、C 相，1V-550kV 全电压智能定相核相卫星授时核相距离达 500km 以上，3.5 寸真彩LCD，中文操作界面本地核相距离约 160m，电流量程：AC 0.00A～20000A 相位 0°～360°，频率 45～75Hz，电流探测器可测线径：168mmX245mm |
