变频串联谐振耐压试验装置-电容分压器
产品简介

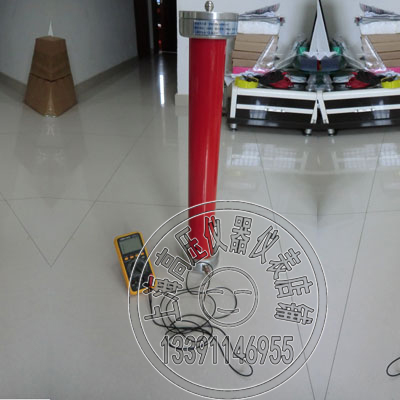

电容分压器
订购热线:021-54358329
产品介绍
60kVA/30kV变频串联谐振耐压试验装置技术方案
1、串并联谐振基本原理:
1.1谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路,调节变频电源输出的电压频率,实现串并联谐振,在被试品上获得高电压,是当前高电压试验的一种新方法,深受专家好评,在国内外已经得到广泛的使用。

2、串并联谐振试验装置特点:
2.1串并联谐振试验装置具有输出容量大,输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
2.2串并联谐振试验装置具有体积小、重量轻、特别方便野外试验。
2.3串并联谐振试验装置具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
2.4串并联谐振试验装置具有操作极具简单,并具有手动和自动两档。
2.5串并联谐振试验装置采用大屏幕、使试验数据一目了然,并可打印试验结果。
2.6串并联谐振试验装置具有试品击穿后无过电压之虞,对试品的损坏相当小。
2.7串并联谐振试验装置试验所需电源容量小,仅是工频变压器试验所需电源容量的几分之一,解决现场电源难找的问题。

3、设备适用范围

3.1 满足300mm2/10KV电缆,长1公里的交流耐压试验。

4、设备制造引用和执行标准
DL/T849.6—2004      《高压谐振试验装置》
GB 6450—1986        《干式电力变压器》
DL/T848.2—2004      《试验变压器》
GB/10229—1988       《电抗器》
GB/T11920—1989      《控制装置通用技术条件》
GB/T16927.1—1997    《高电压试验技术》
IEC358—1990         《耦合电容器和电容分压器》
GB311.1              《高压输变电设备的绝缘配合》
DL/T846—2004        《高电压测试设备通用技术条件》
Q/CSG10007—2004    《电力设备预防性试验规程》
GB7328—87          《变压器和电抗器的声级测量》
DL474。4—1992      《交流耐压试验》

5、使用环境条件
5.1 周围空气温度:
        最高温度:+45℃       最低温度:-10℃;
        最大日温差:35k       日照强度:0.1w/cm2
5.2 海拔高度:≤2000m ;
5.3 相对湿度:≤90 %
5.4 安装放置地点平坦,电抗器安装倾斜度不小于50 ;
5.5 周围应无严重影响设备绝缘的气体蒸气,化学性沉积灰尘,污垢及其它爆炸性介质。


6、设备具体配置
6.1 试验要求:
6.1.1.300mm2/10kv电缆长度1公里的交流耐压试验.。试验时间5min,试验电压22kv,试验频率30~300Hz,等效电容量为0.418uF/km。
6.2 电抗器的设计:
6.2.1. 300mm2/10kv电缆长度1公里的交流耐压试验.,试验时间5min,试验电压22kv,试验频率30~300Hz,等效电容量为1.254uF。当频率为35Hz时。
试验电流I=ωCXU试=2×3.14×35×1.254×22×10-3=6A
对应电抗器电感量L=1/ω2C =16.5H

6.3 电抗器的配置
6.3.1.300mm2/10kv电缆长度1公里的交流耐压试验,最高试验电压22kv,为方便搬运,将电抗器分为二节,每节电抗器电压为30KV,每节电流为2A,每节电感量为50H。
验证:
1) 300mm2/10kv电缆长度1公里的交流耐压试验.,试验时间5min,试验电压22kv,试验频率30~300Hz,等效电容量为1.254uF。使用二台电抗器并联其额定电感量为16.6H,额定电压为30kv额定电流为6A。
试验频率:f=1/2π√LC = 34.8Hz
试验电流I=ωCXU试=2×3.14×34.8×1.254×22×10-3=6A

6.4励磁变压器的配置
6.4.1.因品质因数Q值在额定负载下不小于20,所以,励磁变压器为电抗器总容量180KVA,除以品质因数20得10KVA。
6.4.2.配置的励磁变压器规格为YHXZB—10KVA/1.5kv/3kv。
6.5 调频电源的配置:
6.5.1.调频电源的容量等于或大于励磁变压器的容量取10kvA。
6.5.2.配置的调频电源的规格为YHXZB—10kvA。

6.6 电容分压器的配置
6.6.1.因最高试验电压为22kv,所以,电容分压器电压为30kv、电容量为10000PF。
6.6.2.配置1台的电容分压器规格为FRC—30kv/0.01uF。


7、设备试验接线图
