PSR60A变压器直流电阻测试仪



一、概述
    变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制的直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。
二、主要技术指标

项目	技术指标及参数	备注
测试电流	<20mA、5A、10A、20A 、40A、60A
测量范围	40μΩ～300mΩ  （60A） 50μΩ～500mΩ  （40A） 100μΩ～1Ω    （20A）    500μΩ～2Ω    （10A）   1mΩ～4Ω       （5A）	准确度：±(0.2%+2字)
	10Ω-20KΩ      （<20mA）	准确度：±(0.5%+2字)
最小分辨率	0.1μΩ
显示	液晶显示器	电阻显示有效数字为 4 位
数据存储	1000组
工作环境	环境温度:0℃～40℃ 相对湿度: <90%RH，不结露
电源	AC 220V±10V，50Hz±1 Hz	保险管 5A
最大功耗	500W
外形尺寸	400×225×350（mm）
重量	主机15.5KG  线箱:6KG

三、功能特点
1、整机由高速单片机控制，自动化程度高，操作简便。
2、仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。
3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

4、具有声响放电报警，放电指示清晰，减少误操作。
5、智能功率管理技术，仪器总工作在最小功率状态，有效节能，减少发热。
6、七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换。
7、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅
8、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储
9、自带面板式微型打印机，可汉化打印测量结果
10、仪器可以使用安卓手机或平板，关注微信公众号，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。

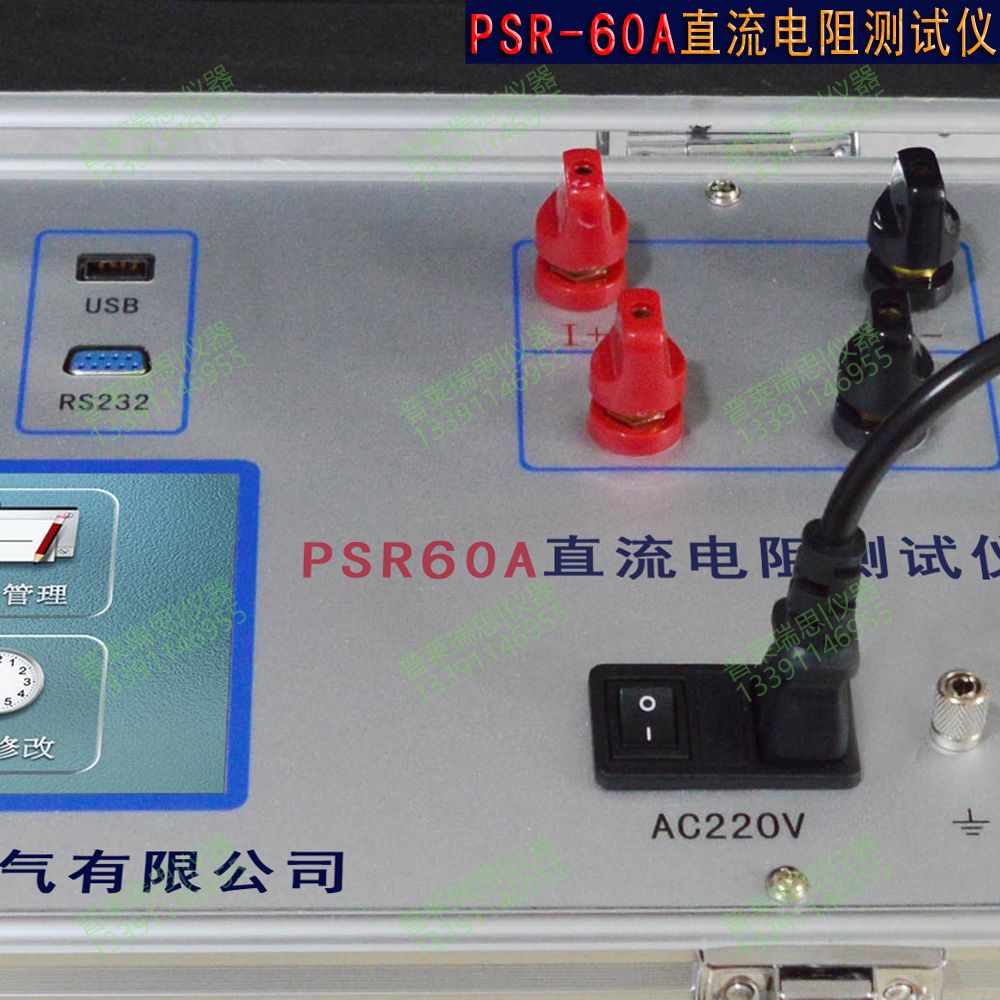

PSR60A变压器直流电阻测试仪
